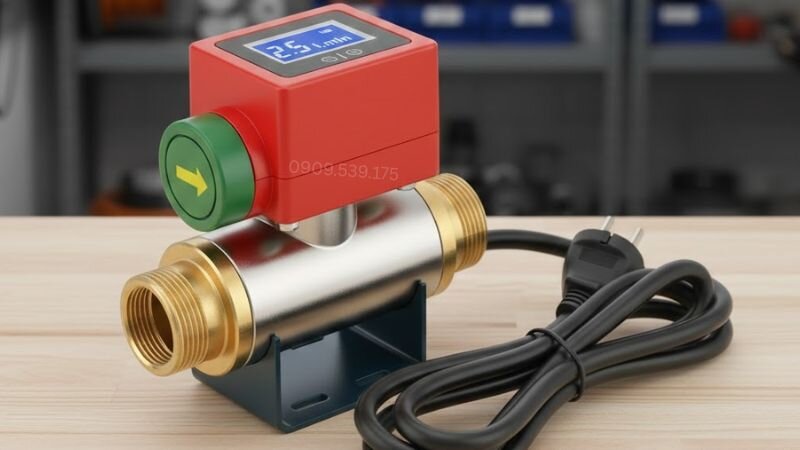

Cảm biến dòng chảy cho máy bơm tăng áp: Nguyên lý và cấu tạo

Cảm biến dòng chảy cho máy bơm tăng áp là thiết bị tự động nhận biết sự di chuyển của nước trong đường ống để điều khiển mô tơ bơm nước vận hành. Thiết bị giúp máy bơm tự đóng ngắt linh hoạt, duy trì áp lực ổn định, chống chạy khô và bảo vệ toàn bộ hệ thống cấp nước gia đình cũng như công nghiệp hiệu quả.

Cảm biến dòng chảy cho máy bơm tăng áp giúp nâng cao hiệu suất và độ bền hệ thống nước.

• Tự động kích hoạt máy bơm nước khi mở vòi và ngắt điện ngay khi đóng van.
• Bảo vệ motor máy bơm nước không bị cháy do sự cố mất nước đầu vào.
• Tiết kiệm điện năng vượt trội nhờ tối ưu hóa thời gian mô tơ bơm nước hoạt động.
• Vận hành êm ái, hạn chế tiếng ồn đóng ngắt liên tục so với rơ le cơ truyền thống.

Dưới đây là toàn bộ thông tin kỹ thuật, nguyên lý vận hành và hướng dẫn lựa chọn thiết bị cảm biến tối ưu nhất cho công trình của bạn.

Cảm biến dòng chảy cho máy bơm tăng áp là gì?

Cảm biến dòng chảy là thiết bị điện tử có khả năng phát hiện sự chuyển động của chất lỏng bên trong đường ống kín. Khi tích hợp cùng hệ thống tăng áp, thiết bị giúp toàn bộ mô tơ máy bơm nước vận hành hoàn toàn tự động.

Công tắc dòng chảy được thiết kế nhằm đo lường và xác định lưu lượng cũng như trạng thái chuyển động của nước. Khi lưu lượng vượt qua ngưỡng cài đặt, cảm biến gửi tín hiệu kích hoạt rơ le điều khiển.

Thiết bị này giải quyết triệt để vấn đề sụt áp đột ngột trên đường ống. Nhờ đó, máy bơm tăng áp cảm biến dòng chảy luôn duy trì dòng nước mạnh mẽ và bảo vệ động cơ an toàn tuyệt đối.

Cấu tạo cơ bản của rơ le dòng chảy bao gồm các bộ phận kỹ thuật chính sau:

• Thân cảm biến: Được đúc bằng đồng thau, inox 304 hoặc nhựa ABS cao cấp chịu áp lực cao.
• Bộ cảm biến tín hiệu: Có thể là lá lẫy, cánh quạt turbin hoặc nam châm từ tính.
• Mạch xử lý trung tâm: Tiếp nhận tín hiệu biến đổi để đóng mở vi mạch điện áp 220V hoặc 24V.
• Chân kết nối ren: Chuẩn ren DN15, DN20, DN25 hoặc DN50 phù hợp nhiều đường ống.

Nguyên lý cảm biến dòng chảy cho máy bơm tăng áp

Nắm rõ cơ chế hoạt động giúp người dùng vận hành hệ thống hiệu quả và dễ dàng xử lý sự cố kỹ thuật. Bơm tăng áp cảm biến dòng chảy vận hành dựa trên sự kết hợp hoàn hảo giữa cơ học chất lỏng và vi mạch điện tử.

Cơ chế phát hiện và điều khiển

Cảm biến hoạt động dựa trên nguyên lý lực đẩy của dòng nước tác động lên bộ phận thu nhận tín hiệu. Khi vòi nước được mở, áp suất thay đổi tạo ra dòng dịch chuyển chảy qua thân cảm biến.

Dòng chảy làm xê dịch lá lẫy hoặc quay cánh quạt, tạo ra sự thay đổi từ trường hoặc đóng tiếp điểm điện. Tín hiệu này được truyền ngay lập tức về bo mạch điều khiển trung tâm.

Bo mạch cấp điện giúp motor bơm nước khởi động tức thì để gia tăng áp lực. Ngược lại, khi đóng vòi nước, dòng chảy ngắt khiến cảm biến trở về vị trí ban đầu và ngắt nguồn điện máy bơm.

Sự phối hợp cảm biến dòng chảy với máy bơm tăng áp

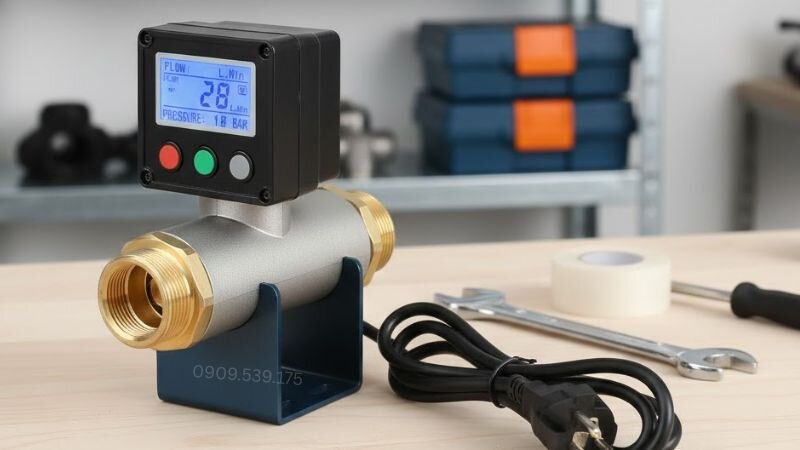

Sự kết hợp giữa công tắc dòng chảy và máy bơm tạo nên một chu trình cấp nước khép kín tự động. Cảm biến giữ vai trò như bộ brain điều khiển, chỉ cho phép bơm chạy khi thực sự có nhu cầu dùng nước.

Trạng thái vận hành ổn định này giúp hạn chế tối đa tình trạng bật ngắt liên tục gây tổn hại tụ điện. Các dòng máy bơm nước motor hiện đại đều ưu tiên tích hợp công nghệ này.

Công thức tính toán lưu lượng dòng chảy cơ bản qua cảm biến được xác định bằng biểu thức:

Q = A times v

Trong đó Q là lưu lượng nước mét khối trên giây, A là diện tích mặt cắt ngang đường ống mét vuông, và v là vận tốc dòng chảy mét trên giây.

Một ưu điểm kỹ thuật vượt trội của cảm biến dòng chảy là khả năng phát hiện ngắt mạch khi lưu lượng xuống dưới ngưỡng 1.2 đến 1.5 lít trên phút. Điều này ngăn ngừa hiện tượng rò rỉ nhẹ làm máy bơm khởi động ngoài ý muốn.

Các loại cảm biến dòng chảy bơm tăng áp phổ biến

Hiện nay trên thị trường có nhiều chủng loại cảm biến dòng chảy cho máy bơm tăng áp với nguyên lý đo khác nhau. Mỗi loại đều sở hữu những đặc tính kỹ thuật riêng biệt phù hợp từng quy mô công trình.

Cảm biến dạng lẫy

Loại cảm biến này sử dụng một lá lẫy kim loại hoặc nhựa đặt trực tiếp trong lòng ống dẫn nước. Khi có dòng chảy, lực nước đẩy lá lẫy lệch khỏi vị trí cân bằng để tác động vào công tắc hành trình.

• Ưu điểm: Giá thành rẻ, cấu tạo đơn giản, cực kỳ dễ thay thế và sửa chữa.
• Nhược điểm: Cản trở nhẹ dòng chảy, dễ bị kẹt nếu nguồn nước có nhiều cặn bẩn.
• Ứng dụng: Lắp đặt cho máy bơm tăng áp mini gia đình và mô tơ bơm nước công suất nhỏ.

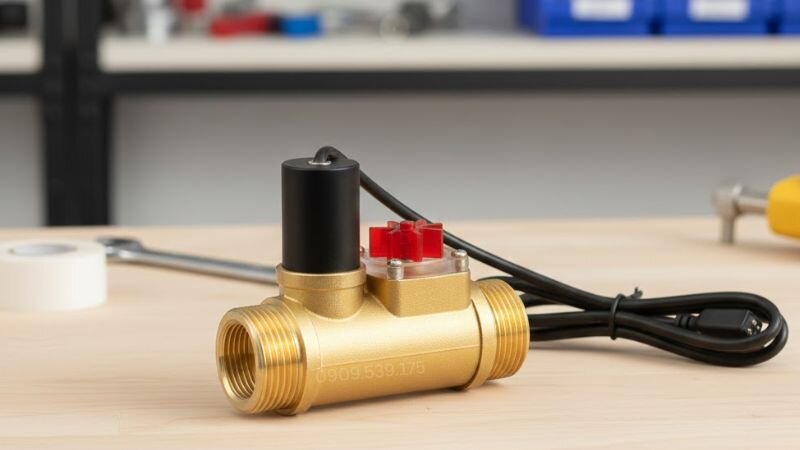

Cảm biến dạng turbin

Cảm biến turbin chứa một bánh quạt xoay được bố trí nằm ngay trên đường đi của chất lỏng. Tốc độ quay của turbin tỉ lệ thuận với tốc độ dòng chảy của nước qua ống.

Thiết bị này không chỉ giúp bật ngắt bơm mà còn đo lường chính xác lưu lượng nước tiêu thụ. Đây là sự lựa chọn hoàn hảo cho các dòng máy bơm nước 1 pha và máy bơm nước 3 pha công suất trung bình.

Cảm biến Hall effect

Cảm biến hiệu ứng Hall ứng dụng nam châm vĩnh cửu gắn trên bánh quạt để tạo ra các xung điện từ khi quay. Mạch điện tử nhận tín hiệu xung để điều khiển tốc độ motor máy bơm nước linh hoạt.

• Độ nhạy cực cao, đáp ứng chính xác sự thay đổi nhỏ nhất của dòng nước.
• Thích hợp cho máy bơm tăng áp điện tử thông minh thế hệ mới.
• Tích hợp bo mạch biến tần điều khiển áp suất đầu ra ổn định.

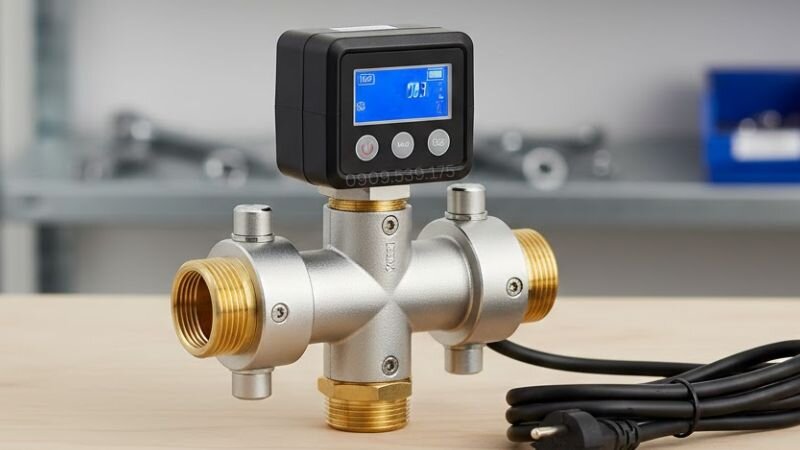

Cảm biến siêu âm

Đây là dòng cảm biến cao cấp nhất sử dụng sóng siêu âm để đo tốc độ chuyển động của dòng nước. Thiết bị hoàn toàn không tiếp xúc cơ học với chất lỏng bên trong đường ống.

Cảm biến siêu âm đạt độ bền vượt trội, tiêu chuẩn bảo vệ IP68 chống nước tuyệt đối. Sản phẩm thường áp dụng trong các hệ thống máy bơm nước trên 50m3/h hoặc công trình công nghiệp lớn.

Lợi ích khi dùng cảm biến dòng chảy cho máy bơm tăng áp

Việc trang bị cảm biến dòng chảy cho máy bơm tăng áp mang lại những giá trị sử dụng vô cùng vượt trội. Sự nâng cấp này giúp tối ưu hóa hiệu suất làm việc và tiết kiệm chi phí lâu dài.

• Tiết kiệm năng lượng: Motor bơm nước chỉ hoạt động khi mở vòi, loại bỏ hoàn toàn thời gian chạy không tải.
• Giảm hóa đơn tiền điện: Giảm mức tiêu thụ điện năng từ 20% đến 40% cho hệ thống máy bơm tăng áp 220V.
• Bảo vệ chống chạy khô: Tự động ngắt điện mô tơ máy bơm nước khi mất nguồn cấp đầu vào, tránh cháy cuộn dây.
• Kéo dài tuổi thọ động cơ: Tối thiểu hóa số lần đóng ngắt rơ le đột ngột, giúp giảm hao mòn cơ khí.
• Vận hành ổn định: Giữ cho áp lực dòng nước đầu ra luôn đồng đều, không bị trập trùng khi dùng nhiều vòi.
• Khắc phục tiếng ồn: Loại bỏ tiếng kêu tạch tạch liên tục đặc trưng của công tắc áp lực cơ truyền thống.

Maybomtangap.vn sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor. Nếu quý khách cần tư vấn chọn cảm biến máy bơm tăng áp, hãy liên hệ ngay Hotline 0969 085 109 hoặc Zalo 0969085109 để được giải đáp chuyên sâu.

Nhờ cơ chế bảo vệ thông minh, cảm biến dòng chảy bơm tăng áp ngắt nguồn điện mô tơ bơm nước chỉ sau 5 đến 8 giây nếu phát hiện không có nước chảy qua thân van. Sự can thiệp kịp thời này ngăn ngừa nguy cơ hư hỏng phớt chặn và cháy động cơ.

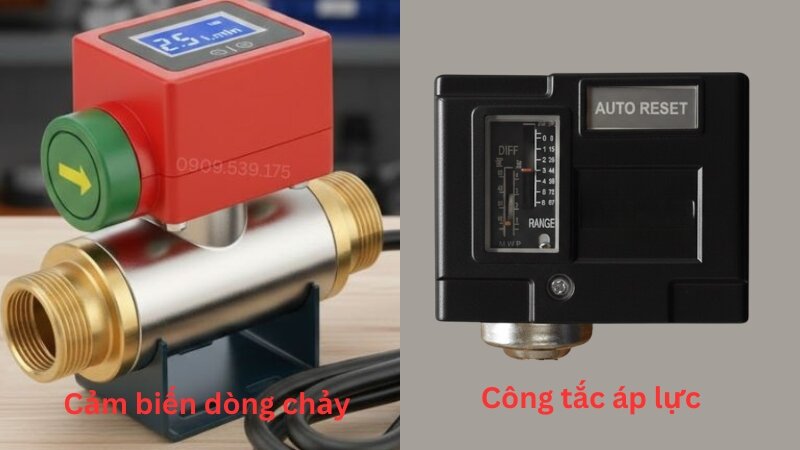

So sánh cảm biến dòng chảy và công tắc áp lực

Khi thiết kế hệ thống tăng áp, việc lựa chọn giữa cảm biến dòng chảy bơm tăng áp và rơ le áp lực là vấn đề được nhiều người quan tâm. Mỗi loại thiết bị đều có đặc tính kỹ thuật và ưu nhược điểm riêng.

Bảng tổng hợp chi tiết dưới đây sẽ giúp quý khách dễ dàng so sánh và đưa ra quyết định phù hợp nhất:

Đặc điểm	Cảm biến dòng chảy cho máy bơm tăng áp	Công tắc áp lực
Nguyên lý hoạt động	Phát hiện sự di chuyển thực tế của nước trong ống để đóng ngắt điện.	Đo sự biến động áp suất bên trong đường ống để tác động rơ le.
Thời điểm kích hoạt	Mô tơ bơm nước khởi động ngay lập tức khi mở van xả.	Bơm chỉ chạy khi áp suất tụt xuống dưới ngưỡng cài đặt.
Bảo vệ chạy khô	Tự động ngắt máy bơm nước khi mất nước đầu vào cực kỳ an toàn.	Không thể bảo vệ chạy khô, cần lắp thêm phao điện hỗ trợ.
Độ ồn vận hành	Vận hành êm ái, không có tiếng va đập cơ khí tạch tạch liên tục.	Dễ gây tiếng ồn tạch tạch khi áp suất hệ thống chưa ổn định.
Độ bền thiết bị	Tuổi thọ cao, giảm tần suất đóng ngắt giúp bảo vệ motor máy bơm nước.	Tiếp điểm điện dễ mòn do bị đóng ngắt với tần suất liên tục.
Giá thành đầu tư	Chi phí ban đầu cao hơn nhưng mang lại hiệu quả lâu dài.	Giá thành rẻ hơn, phù hợp cho các hệ thống cấp nước cơ bản.
Ứng dụng tối ưu	Thích hợp cho máy bơm tăng áp nước sinh hoạt gia đình và căn hộ.	Phù hợp cho các công trình tưới tiêu hoặc quy mô đơn giản.

Hướng dẫn chọn cảm biến dòng chảy máy bơm tăng áp

Để cảm biến vận hành chính xác và phát huy tối đa công năng, việc chọn đúng thông số kỹ thuật là bước vô cùng quan trọng. Người dùng nên căn cứ vào các yếu tố thực tế của hệ thống.

Nhu cầu sử dụng

Xác định rõ quy mô và mục đích cấp nước giúp lựa chọn đúng cảm biến dòng chảy cho bơm tăng áp. Hệ thống tưới tiêu quy mô lớn đòi hỏi cảm biến có dải đo rộng và khả năng chịu áp cao.

Trong khi đó, hệ thống tăng áp nước sinh hoạt gia đình chỉ cần cảm biến dòng chảy cho máy bơm tăng áp đường kính DN20 đến DN25. Việc chọn đúng kích thước giúp tiết kiệm chi phí đáng kể.

Loại máy bơm tăng áp

Mỗi chủng loại mô tơ máy bơm nước đòi hỏi tiêu chuẩn cảm biến tương thích về công suất và điện áp. Máy bơm nước 1 pha gia đình thường dùng cảm biến hoạt động ở mức 220V.

Đối với hệ thống máy bơm nước 3 pha công suất lớn, cảm biến cần kết nối qua khởi động từ để đảm bảo an toàn. Đảm bảo cảm biến đáp ứng đúng công suất của máy bơm nước dưới 3.7kW hoặc máy bơm nước trên 3.7kW.

Môi trường lắp đặt

Môi trường làm việc ảnh hưởng trực tiếp đến tuổi thọ linh kiện điện tử. Khi lắp đặt ngoài trời hoặc khu vực ẩm ướt, nên ưu tiên thiết bị đạt chuẩn chống nước IP65 hoặc IP67.

Nếu nguồn nước chứa hóa chất nhẹ hoặc cặn bẩn, cần chọn cảm biến làm từ inox 304 hoặc plastic cao cấp. Việc này giúp chống ăn mòn và giảm chi phí bảo trì hệ thống.

Lưu ý quan trọng: Nên lắp thêm y lọc rác phía trước cảm biến dòng chảy để loại bỏ sỏi đá và cặn bẩn cơ học. Việc này giúp lá lẫy hoặc cánh quạt không bị kẹt, đảm bảo mô tơ bơm nước hoạt động chính xác.

Lắp đặt và bảo trì cảm biến dòng chảy đúng cách

Quy trình thi công đúng kỹ thuật cùng chế độ bảo dưỡng định kỳ sẽ giúp rơ le dòng chảy luôn hoạt động ổn định. Điều này kéo dài đáng kể tuổi thọ cho toàn bộ mô tơ bơm nước tăng áp.

Hướng dẫn lắp đặt cảm biến

Lắp đặt cảm biến dòng chảy cần tuân thủ nghiêm ngặt chỉ dẫn từ nhà sản xuất. Thiết bị phải được gắn phía sau đầu ra của máy bơm tăng áp lực và trước các vòi xả.

Đặc biệt chú ý chiều dòng chảy của nước phải trùng khớp với mũi tên ký hiệu trên thân vỏ. Cần quấn băng tan kỹ lưỡng tại các ren nối để ngăn ngừa triệt để nguy cơ rò rỉ nước.

• Ngắt toàn bộ nguồn điện trước khi tiến hành đấu nối dây tín hiệu.
• Giữ đoạn ống thẳng trước và sau cảm biến tối thiểu 5 lần đường kính ống.
• Cố định chắc chắn thân van để hạn chế độ rung lắc khi máy bơm vận hành.

Lưu ý bảo trì cảm biến

Định kỳ từ 3 đến 6 tháng, kỹ thuật viên nên kiểm tra và vệ sinh lòng thân cảm biến. Việc loại bỏ mảng bám rêu mốc giúp lá lẫy và cánh quạt di chuyển nhẹ nhàng.

Kiểm tra các mối nối dây điện để phát hiện tình trạng oxi hóa hoặc lỏng lẻo. Nếu nhận thấy máy bơm tăng áp cảm biến dòng chảy đóng ngắt bất thường, cần đo đạc lại mạch rơ le ngay.
