Hướng dẫn cách đấu biến dòng 3 pha đơn giản, dễ hiểu

Nắm vững cách đấu biến dòng 3 pha là một yêu cầu không thể thiếu đối với bất kỳ ai làm việc trong ngành điện công nghiệp. Việc lắp đặt chính xác không chỉ bảo đảm đo lường dòng điện chuẩn xác, mà còn là yếu tố then chốt bảo vệ hệ thống, thiết bị và con người khỏi các rủi ro. Bài viết này sẽ đi sâu vào nguyên lý, các phương pháp đấu nối chi tiết, cùng những cảnh báo quan trọng, giúp các kỹ thuật viên tự tin thực hiện cách đấu biến dòng 3 pha một cách hiệu quả và bền vững.

Key Takeaways về cách đấu biến dòng 3 pha

• Luôn ưu tiên an toàn: Ngắt kết nối nguồn điện hoàn toàn trước mọi thao tác để ngăn ngừa tai nạn điện giật.
• Hiểu rõ nguyên lý: Nắm vững sơ đồ đấu nối sao (Y) hoặc tam giác (Δ) phù hợp với điện áp định mức của động cơ và nguồn cấp.
• Đảm bảo kết nối chặt chẽ: Các mối nối cần chắc chắn, đúng cực tính, và tuân thủ chiều dòng điện để tránh sai số và hỏng hóc.
• Mạch thứ cấp CT: Tuyệt đối không để hở mạch thứ cấp của biến dòng khi có tải, điều này có thể gây nguy hiểm nghiêm trọng và phá hủy thiết bị.
• Bảo trì định kỳ: Kiểm tra hệ thống thường xuyên giúp duy trì độ chính xác của phép đo và an toàn vận hành cho các motor điện.

Tầm quan trọng then chốt của cách đấu biến dòng 3 pha

Hệ thống điện 3 pha là xương sống của phần lớn các ngành công nghiệp hiện đại, trải dài từ các nhà máy sản xuất quy mô lớn đến những công trình hạ tầng trọng yếu. Nguồn điện này mang lại sự ổn định, công suất vượt trội và hiệu suất vận hành cao hơn đáng kể so với hệ thống điện 1 pha. Chính nhờ điện 3 pha, các thiết bị đòi hỏi năng lượng lớn như động cơ điện, đặc biệt là các loại motor điện công nghiệp, mới có thể vận hành mạnh mẽ, bền bỉ, đáp ứng yêu cầu sản xuất liên tục và khắt khe.

Tuy nhiên, để khai thác tối đa tiềm năng của điện 3 pha và bảo đảm an toàn tuyệt đối, quy trình đấu nối hệ thống phải tuân thủ chặt chẽ các tiêu chuẩn kỹ thuật. Một sai sót nhỏ, đặc biệt trong quá trình lắp đặt các thiết bị nhạy cảm như biến dòng (CT – Current Transformer), có thể dẫn đến hậu quả nghiêm trọng. Sai lệch trong đo lường dòng điện không chỉ làm hỏng thiết bị mà còn tiềm ẩn nguy cơ gây tai nạn lao động cho người vận hành. Do đó, hiểu sâu sắc cấu trúc điện 3 pha và tuân thủ chính xác quy trình đấu nối là yêu cầu tiên quyết cho mọi hệ thống điện công nghiệp.

Thực tế từ kinh nghiệm của Maybomtangap.vn, đơn vị kế thừa chuyên môn từ Thành Thái Motor, cho thấy nhiều sự cố nghiêm trọng xuất phát từ việc coi nhẹ các nguyên tắc cơ bản này. Tôi nhớ có lần một kỹ thuật viên trẻ đã sơ suất đấu ngược chiều dòng điện vào biến dòng, hoặc tệ hơn, để hở mạch thứ cấp khi đang vận hành. Hậu quả là những tia lửa điện hồ quang chói lòa, hư hỏng biến dòng và nguy cơ cháy nổ cao, có thể ảnh hưởng đến cả một dây chuyền sản xuất, gây thiệt hại về tài chính và thời gian không thể đong đếm.

Việc này không chỉ là một bài học đắt giá mà còn là lời nhắc nhở rằng, trong kỹ thuật điện, không có chỗ cho sự chủ quan. Một motor điện, dù là motor điện tốt nhất hay động cơ điện nhập khẩu, đều có thể trở thành vật vô tri nếu không được đấu nối đúng cách.

Trang bị đầy đủ cho cách đấu biến dòng 3 pha

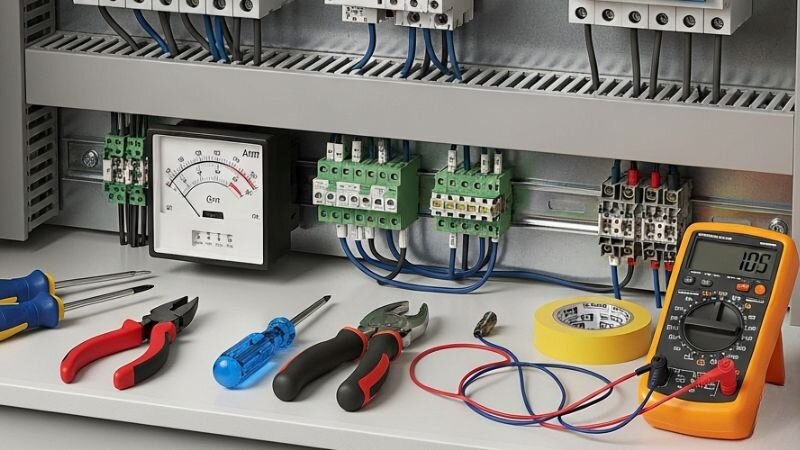

Chuẩn bị đầy đủ các thiết bị cần thiết là bước đầu tiên và quan trọng nhất để thực hiện đúng kỹ thuật cách đấu biến dòng 3 pha. Các công cụ và vật tư này không chỉ hỗ trợ quá trình lắp đặt mà còn đóng vai trò then chốt trong việc bảo đảm an toàn và hiệu quả vận hành lâu dài cho toàn bộ hệ thống motor điện.

• Biến dòng (CT): Thiết bị này là trái tim của hệ thống đo lường dòng điện, chuyên chuyển đổi dòng điện lớn trong mạch chính xuống mức nhỏ hơn an toàn. Ví dụ, một biến dòng 100/5A sẽ hạ dòng 100 ampe xuống 5 ampe, giúp các thiết bị đo lường như ampe kế hoặc rơle bảo vệ có thể xử lý.
• Đồng hồ đo dòng (Ampe kế): Thiết bị này hiển thị giá trị dòng điện thực tế đã được biến dòng hạ cấp. Theo dõi chỉ số ampe kế giúp đánh giá tải của động cơ điện, phát hiện sớm các dấu hiệu bất thường như quá tải, từ đó cảnh báo kịp thời các vấn đề tiềm ẩn, ngăn ngừa hư hỏng.
• Dây điện hoặc thanh cái: Lựa chọn vật liệu dẫn điện phù hợp, với tiết diện đủ lớn để chịu tải, là cực kỳ quan trọng, đặc biệt đối với các motor điện công nghiệp có công suất lớn. Dây dẫn kém chất lượng hoặc quá nhỏ có thể gây sụt áp, quá nhiệt và thậm chí là chập cháy.
• Cầu đấu điện (Terminal Block): Những khối cầu đấu này giúp sắp xếp các đầu dây gọn gàng, tạo điểm kết nối cố định và bảo đảm cách điện an toàn. Chúng là giải pháp hữu hiệu để giảm thiểu rủi ro chập điện, lỏng lẻo dây nối, từ đó nâng cao độ bền và độ tin cậy của hệ thống.
• CB (Circuit Breaker) hoặc cầu dao tự động: Thiết bị bảo vệ không thể thiếu, tự động ngắt mạch khi phát hiện quá tải hoặc ngắn mạch. CB đóng vai trò như một “người gác cổng” quan trọng, bảo vệ động cơ điện và các thiết bị khác khỏi hư hỏng nghiêm trọng, kéo dài tuổi thọ cho toàn bộ hệ thống.
• Tủ điện: Đây là “ngôi nhà” bảo vệ cho toàn bộ hệ thống điều khiển, đo lường và bảo vệ. Tủ điện che chắn thiết bị khỏi bụi bẩn, độ ẩm, và các tác động cơ học từ môi trường bên ngoài, đồng thời duy trì tính thẩm mỹ và an toàn cho khu vực lắp đặt, đặc biệt trong môi trường nhà máy công nghiệp.
• Rơle bảo vệ: Các thiết bị thông minh này có khả năng phát hiện nhiều loại sự cố như quá dòng, mất pha, lệch pha, hoặc dòng rò đất. Khi phát hiện lỗi, rơle sẽ gửi tín hiệu để ngắt CB, bảo vệ motor điện khỏi các hư hỏng nặng nề, bảo đảm hoạt động liên tục và ổn định.
• Dụng cụ cầm tay: Một bộ dụng cụ đầy đủ, bao gồm kìm cắt, kìm bấm cos, bộ tua vít các loại, đồng hồ vạn năng, băng keo điện chất lượng cao, là yếu tố cần thiết để thực hiện công việc lắp đặt một cách chính xác, nhanh chóng và an toàn.

Trong thực tế, việc sử dụng vật tư không đạt chuẩn hoặc thiếu các thiết bị phụ trợ tưởng chừng nhỏ nhặt có thể dẫn đến những rủi ro khôn lường. Tôi từng gặp trường hợp sử dụng dây dẫn kém chất lượng cho mạch thứ cấp của biến dòng, kết quả là sai số đo lường lớn và thậm chí gây cháy nổ trong điều kiện hoạt động quá tải. Đầu tư vào thiết bị chất lượng cao ngay từ đầu là khoản đầu tư khôn ngoan cho sự an toàn và ổn định lâu dài của hệ thống điện. Đây cũng là yếu tố quyết định độ bền của một động cơ điện giá rẻ.

Hướng dẫn chi tiết cách đấu biến dòng 3 pha

Việc thực hiện đúng cách đấu biến dòng 3 pha là cực kỳ quan trọng để bảo đảm an toàn, độ chính xác trong đo lường và ngăn ngừa sự cố cho động cơ điện hoặc motor điện 3 pha. Dưới đây là hai phương pháp đấu nối phổ biến và hiệu quả nhất mà các kỹ sư điện thường áp dụng.

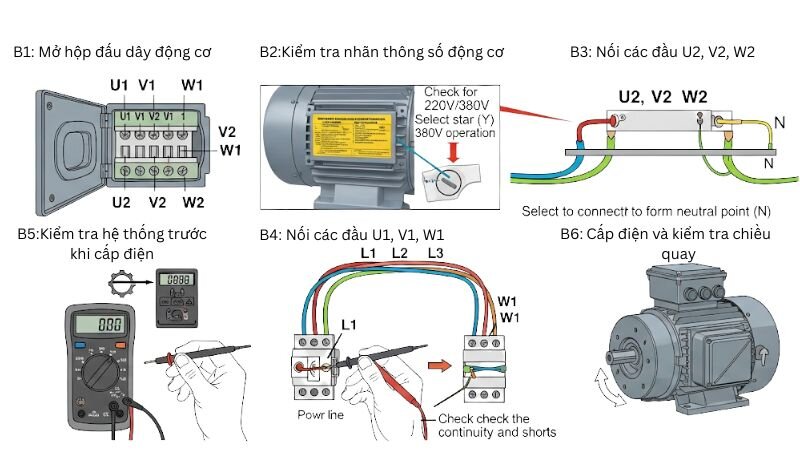

Cách đấu hình sao cho biến dòng động cơ 3 pha

Phương pháp đấu hình sao, thường được ký hiệu là Y hoặc Star, là cách thức phổ biến nhất cho các động cơ điện 3 pha. Trong cách đấu này, ba đầu cuối của các cuộn dây stato bên trong động cơ (thường ký hiệu là U2, V2, W2) sẽ được nối chung lại với nhau tại một điểm duy nhất, tạo thành điểm trung tính. Ba đầu còn lại của cuộn dây (U1, V1, W1) sẽ được nối trực tiếp với ba dây pha của nguồn điện 3 pha (L1, L2, L3).

Cách đấu biến dòng 3 pha theo hình sao này đặc biệt phù hợp với các động cơ có điện áp định mức cao hơn điện áp pha của nguồn. Ví dụ điển hình là khi sử dụng nguồn điện 3 pha 380V cho một động cơ có thông số 380V. Cách đấu này bảo đảm mỗi cuộn dây chỉ chịu điện áp pha (khoảng 220V), giúp tránh tình trạng quá áp gây hư hỏng nghiêm trọng cho các cuộn dây, một yếu tố cực kỳ quan trọng đối với các loại động cơ điện nhập khẩu hoặc các thiết bị có yêu cầu kỹ thuật cao.

Các bước thực hiện cách đấu hình sao chi tiết

Bước 1: Mở hộp đấu dây động cơ điện

Bắt đầu bằng việc tháo nắp hộp cực đấu điện trên thân motor điện. Bên trong, bạn sẽ thấy sáu đầu dây ra từ ba cuộn dây stato của động cơ. Thông thường, chúng được ký hiệu là U1, V1, W1 (đầu vào) và U2, V2, W2 (đầu ra). Việc xác định chính xác các đầu dây này là bước khởi đầu nền tảng; bất kỳ sự nhầm lẫn nào ở đây đều có thể dẫn đến hậu quả khôn lường. Một lưu ý nhỏ nhưng quan trọng là luôn tham khảo sách hướng dẫn kèm theo để tránh những sai sót không đáng có, đặc biệt khi mua động cơ điện mới.

Bước 2: Kiểm tra sơ đồ hoặc nhãn thông số động cơ

Tem thông số kỹ thuật dán trên động cơ điện thường ghi rõ điện áp định mức theo các dạng như: 220V/380V hoặc 380V/660V. Nếu bạn đang sử dụng nguồn điện 3 pha 380V và động cơ có thông số 220V/380V, thì việc lựa chọn đấu nối theo hình sao (Y) là lựa chọn chính xác và an toàn nhất. Đây là một quy tắc cơ bản nhưng cực kỳ quan trọng trong cách đấu biến dòng 3 pha. Nó giúp bảo vệ mô tơ điện khỏi hư hỏng do quá áp.

Bước 3: Nối các đầu U2, V2, W2 lại với nhau

Sử dụng cầu đấu điện, thanh đồng chuyên dụng hoặc dây điện có tiết diện phù hợp để nối ba đầu cuối (U2, V2, W2) của ba cuộn dây lại với nhau, tạo thành một điểm chung duy nhất. Điểm này chính là điểm trung tính đặc trưng của kiểu đấu hình sao, đóng vai trò là đường hồi dòng điện. Bảo đảm các mối nối phải cực kỳ chắc chắn, sạch sẽ và có độ dẫn điện tối ưu. Sự lỏng lẻo ở đây có thể gây ra hiện tượng đánh lửa và làm hỏng toàn bộ motor điện.

Bước 4: Nối nguồn điện vào các đầu U1, V1, W1

Nối lần lượt ba dây pha của nguồn điện 3 pha 380V vào ba đầu dây còn lại của động cơ (U1, V1, W1). Sự chính xác trong thứ tự pha là vô cùng quan trọng để động cơ quay đúng chiều mong muốn và đạt được hiệu suất tối đa. Cụ thể:

• Nối dây L1 (pha 1) vào đầu dây U1.
• Nối dây L2 (pha 2) vào đầu dây V1.
• Nối dây L3 (pha 3) vào đầu dây W1.

Một lỗi nhỏ trong việc sắp xếp thứ tự pha này có thể khiến động cơ hoạt động sai chiều, gây ra tiếng ồn lạ hoặc làm giảm hiệu suất đáng kể. Đối với các hệ thống tự động hóa, việc này còn ảnh hưởng đến toàn bộ quy trình vận hành. Khi bán động cơ điện, các nhà cung cấp uy tín luôn nhấn mạnh tầm quan trọng của bước này.

Bước 5: Kiểm tra toàn bộ hệ thống trước khi cấp điện

Đây là bước kiểm tra an toàn bắt buộc, không thể bỏ qua. Sử dụng đồng hồ đo điện (vạn năng hoặc đo cách điện) để kiểm tra kỹ lưỡng tất cả các mối nối. Đảm bảo không có hiện tượng chạm chập giữa các pha, không sai thứ tự pha, và không có đấu nhầm đầu dây. Nếu có thể, hãy đo thông mạch từng cuộn dây để xác nhận motor điện không gặp lỗi nội bộ. Một kỹ thuật viên chuyên nghiệp sẽ luôn dành thời gian cho bước này, bởi nó là hàng rào cuối cùng chống lại sự cố.

Bước 6: Cấp điện và kiểm tra chiều quay

Sau khi đã chắc chắn mọi thứ đều chính xác, hãy cấp điện cho động cơ chạy thử trong thời gian ngắn. Quan sát kỹ chiều quay của trục động cơ. Nếu chiều quay không như mong muốn, bạn chỉ cần đảo vị trí của hai trong ba dây pha bất kỳ (ví dụ: đổi chỗ L1 và L2) là động cơ sẽ quay theo chiều ngược lại. Việc này cần được thực hiện cẩn thận trước khi đưa động cơ vào vận hành chính thức. Đây là một phần quan trọng của cách đấu biến dòng 3 pha.

Cách đấu hình tam giác cho biến dòng động cơ 3 pha

Phương pháp đấu hình tam giác, ký hiệu là Delta hoặc Δ, là cách nối mỗi đầu cuối của một cuộn dây này với đầu đầu của cuộn dây tiếp theo, tạo thành một mạch kín có hình dạng giống như tam giác. Cấu trúc nối dây cụ thể là: đầu U1 nối với đầu cuối W2, đầu V1 nối với đầu cuối U2, và đầu W1 nối với đầu cuối V2. Ba điểm nối giữa các cuộn dây này sẽ được cấp nguồn từ ba pha của lưới điện (L1, L2, L3).

Cách đấu biến dòng 3 pha theo hình tam giác này thường được áp dụng khi điện áp của lưới điện bằng với điện áp thấp hơn ghi trên tem của động cơ. Ví dụ, khi sử dụng nguồn điện 3 pha 220V cho một động cơ có thông số ghi là 220/380V. Trong cấu hình này, mỗi cuộn dây của động cơ sẽ chịu toàn bộ điện áp dây. Việc lựa chọn đúng phương pháp đấu nối là cực kỳ quan trọng để bảo vệ động cơ, đặc biệt là các motor điện 220V hoặc mô tơ điện 220v rất phổ biến ở các hộ gia đình và xưởng sản xuất nhỏ.

Các bước thực hiện cách đấu hình tam giác chi tiết

• Bước 1: Tiếp cận hộp đấu dây của động cơ điện. Bạn sẽ quan sát rõ sáu đầu dây ra từ ba cuộn dây stato, được ký hiệu là U1, V1, W1 (đầu vào) và U2, V2, W2 (đầu ra).
• Bước 2: Kiểm tra nhãn thông số trên motor điện. Nếu điện áp lưới bạn đang sử dụng là 220V 3 pha và động cơ có thông số ghi 220/380V, thì việc đấu tam giác là bắt buộc để mỗi cuộn dây chỉ chịu đúng điện áp định mức 220V. Điều này giúp tối ưu hóa hiệu suất và kéo dài tuổi thọ cho động cơ điện.
• Bước 3: Sử dụng cầu đấu hoặc dây điện có tiết diện phù hợp để nối các đầu dây theo cấu trúc tam giác. Cụ thể, nối U1 với W2, nối V1 với U2, và nối W1 với V2. Sáu đầu dây sẽ tạo thành ba cặp nối kín mạch. Mỗi mối nối cần được siết chặt và cách điện cẩn thận để ngăn ngừa nguy cơ chập mạch.
• Bước 4: Nối ba dây pha của nguồn điện lần lượt vào ba điểm đã được nối ở bước trước: Dây L1 nối vào điểm U1-W2, dây L2 nối vào điểm V1-U2, và dây L3 nối vào điểm W1-V2. Đảm bảo các kết nối này phải chắc chắn, an toàn và tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật điện.
• Bước 5: Thực hiện kiểm tra kỹ lưỡng tất cả các mối nối. Đảm bảo chúng chắc chắn, có độ cách điện tốt và không có bất kỳ dấu hiệu bất thường nào trước khi cấp nguồn điện cho động cơ. Sử dụng đồng hồ đo để kiểm tra thông mạch và điện trở cách điện. Bất kỳ sai sót nào ở bước này có thể dẫn đến quá nhiệt và hỏng động cơ điện chỉ trong thời gian ngắn.
• Bước 6: Cấp điện và cho động cơ chạy thử. Quan sát chiều quay của trục. Nếu chiều quay ngược với mong muốn, bạn chỉ cần đổi chéo vị trí của hai trong ba dây pha cấp nguồn (ví dụ: đổi L1 và L2) để điều chỉnh lại chiều quay cho chính xác. Đây là bước kiểm tra cuối cùng nhưng không kém phần quan trọng khi lắp đặt mô tơ điện.

Hiểu rõ sự khác biệt giữa hai phương pháp đấu sao và đấu tam giác là vô cùng cần thiết. Lựa chọn sai phương pháp đấu nối có thể khiến động cơ hoạt động dưới hoặc trên điện áp định mức, dẫn đến lãng phí năng lượng hoặc nguy hiểm hơn là cháy nổ động cơ. Đối với những ai đang có ý định mua motor điện hoặc mua mô tơ điện, kiến thức này sẽ là chìa khóa để đưa ra quyết định sáng suốt và tìm được motor điện tốt nhất.

Ứng dụng thực tiễn của cách đấu biến dòng 3 pha trong công nghiệp

Việc triển khai cách đấu biến dòng 3 pha trong môi trường công nghiệp không chỉ đơn thuần để giám sát dòng điện. Nó là một chiến lược thông minh nhằm bảo vệ thiết bị khỏi hư hỏng, tối ưu hóa hiệu suất vận hành và kéo dài đáng kể tuổi thọ của các motor điện. Các hệ thống này đóng vai trò nền tảng cho nhiều quy trình sản xuất tự động hóa phức tạp, nơi mà độ chính xác và sự tin cậy là yếu tố sống còn.

• Giám sát dòng điện chính xác: Nhờ biến dòng, các kỹ sư có thể theo dõi chính xác mức tiêu thụ điện của từng máy móc, từng động cơ điện tại mọi thời điểm. Dữ liệu này vô cùng quý giá để đánh giá hiệu suất hoạt động, xác định các bất thường, và phát hiện sớm các vấn đề tiềm ẩn trước khi chúng gây ra sự cố lớn.
• Bảo vệ hệ thống điện toàn diện: Khi xảy ra hiện tượng quá tải, ngắn mạch hoặc rò rỉ điện, biến dòng phối hợp nhịp nhàng với rơle bảo vệ sẽ tự động ngắt mạch điện. Hành động này giúp giảm thiểu tối đa nguy cơ cháy nổ, bảo vệ các thiết bị đắt tiền như motor điện công nghiệp, giữ cho toàn bộ hệ thống hoạt động an toàn.
• Tích hợp vào hệ thống điều khiển tự động hóa: Dữ liệu dòng điện thu thập từ biến dòng được truyền về các bộ điều khiển logic lập trình (PLC), hệ thống SCADA hoặc các phần mềm giám sát trung tâm. Điều này cho phép quản lý tập trung toàn bộ hệ thống, tối ưu hóa quy trình sản xuất và phản ứng nhanh chóng với mọi biến động, tạo nên một nền tảng sản xuất thông minh.
• Phổ biến trong lắp đặt: Biến dòng được lắp đặt rộng rãi tại các tủ điện trung tâm, trạm biến áp, và trên các dây chuyền sản xuất quy mô lớn. Đây là những khu vực đòi hỏi độ chính xác cao trong việc giám sát dòng điện để duy trì hoạt động liên tục và ổn định.
• Hỗ trợ lập kế hoạch bảo trì dự phòng: Bằng cách theo dõi liên tục số liệu dòng điện, người vận hành có thể dễ dàng nhận diện các động cơ điện hoặc motor điện đang hoạt động trong tình trạng quá tải hoặc không ổn định. Thông tin này là cơ sở để lên kế hoạch bảo trì dự phòng hiệu quả, ngăn chặn sự cố nghiêm trọng trước khi chúng xảy ra, từ đó tiết kiệm chi phí sửa chữa và giảm thiểu thời gian ngừng hoạt động.
• Tối ưu hóa hiệu suất năng lượng: Việc giám sát chặt chẽ dòng điện giúp doanh nghiệp kiểm soát tốt hơn chi phí điện năng tiêu thụ. Nó cho phép xác định các điểm yếu trong hệ thống gây lãng phí năng lượng, từ đó đưa ra các giải pháp tối ưu hóa việc sử dụng năng lượng, góp phần nâng cao hiệu quả kinh tế tổng thể.

Một ví dụ điển hình từ kinh nghiệm của tôi: Trong một nhà máy thép mà tôi đã tư vấn, hệ thống biến dòng đã cảnh báo sớm về sự gia tăng bất thường của dòng điện trên một động cơ cán. Chúng tôi đã kịp thời kiểm tra và phát hiện vòng bi của động cơ đang có dấu hiệu bị kẹt nặng. Nhờ phát hiện sớm, chúng tôi đã thay thế vòng bi trước khi nó gây ra hư hỏng nghiêm trọng cho động cơ, tránh được chi phí sửa chữa lớn và thiệt hại sản xuất không đáng có. Đây chính là minh chứng sống động cho giá trị thực sự của việc áp dụng đúng kỹ thuật cách đấu biến dòng 3 pha.

Những lưu ý vàng khi thực hiện cách đấu biến dòng 3 pha

An toàn lao động luôn phải là ưu tiên số một trong bất kỳ công việc nào liên quan đến điện. Trước khi bạn bắt đầu thực hiện bất kỳ thao tác đấu nối nào với cách đấu biến dòng 3 pha, hãy ghi nhớ và tuân thủ nghiêm ngặt các nguyên tắc sau đây để bảo vệ bản thân, thiết bị, và bảo đảm hệ thống motor điện hoạt động hiệu quả.

• Nắm vững sơ đồ đấu nối: Trước khi chạm vào bất kỳ sợi dây nào, hãy đảm bảo bạn đã hiểu rõ sơ đồ kết nối của biến dòng và toàn bộ các thiết bị liên quan. Sự hiểu biết tường tận này giúp bạn tránh được những sai sót cơ bản, tiết kiệm thời gian và công sức.
• Tuân thủ thứ tự pha và chiều dòng điện: Đấu sai thứ tự pha hoặc đấu ngược chiều dòng điện (chiều chuẩn là từ P1 sang P2) sẽ dẫn đến sai số nghiêm trọng trong phép đo lường. Hậu quả có thể là rơle bảo vệ hoạt động sai, gây nguy hiểm cho motor điện và toàn bộ hệ thống.
• Không bao giờ để hở mạch đầu ra biến dòng: Đây là quy tắc vàng và tuyệt đối không được vi phạm. Luôn đảm bảo rằng đầu ra của biến dòng (thường là S1-S2) được nối kín với một tải nào đó, có thể là ampe kế, rơle bảo vệ hoặc một điện trở tải phù hợp. Việc để hở mạch thứ cấp khi có dòng sơ cấp chạy qua có thể tạo ra điện áp cảm ứng cực cao, lên đến vài kilovolt, gây nguy hiểm chết người và làm hỏng biến dòng vĩnh viễn.
• Dây dẫn ngắn, chắc chắn và cách điện tốt: Các dây dẫn từ biến dòng đến thiết bị đo hoặc rơle nên được giữ càng ngắn càng tốt để giảm thiểu nhiễu tín hiệu và sụt áp. Chúng phải được kết nối một cách chắc chắn, sử dụng vật liệu cách điện chất lượng cao để giảm thiểu nguy cơ chạm chập, đặc biệt là khi lắp đặt trong không gian chật hẹp của tủ điện.
• Bảo trì và kiểm tra định kỳ là bắt buộc: Các hệ thống đo lường và bảo vệ sử dụng biến dòng cần được kiểm tra định kỳ. Việc này không chỉ đảm bảo độ chính xác của các thiết bị mà còn duy trì an toàn vận hành lâu dài cho các motor điện. Quy trình kiểm tra bao gồm việc xem xét độ bền cơ học của các mối nối và kiểm tra chức năng của rơle bảo vệ.

Kinh nghiệm thực tế từ Maybomtangap.vn đã cho thấy nhiều sự cố nghiêm trọng trong các nhà máy xuất phát từ việc bỏ qua những lưu ý nhỏ. Tôi từng chứng kiến một trường hợp một thợ kỹ thuật đã vô ý tháo ampe kế khi biến dòng vẫn đang hoạt động có tải. Hậu quả là tia lửa điện hồ quang bắn ra gây bỏng nặng cho người đó và làm hỏng hoàn toàn biến dòng. Chính vì vậy, việc tuân thủ các quy tắc an toàn là điều không thể thương lượng. Nếu bạn cảm thấy chưa đủ tự tin về chuyên môn về cách đấu biến dòng 3 pha, hãy tìm đến các kỹ thuật viên chuyên nghiệp hoặc các đơn vị uy tín chuyên bán động cơ điện, bán motor điện như Maybomtangap.vn để được hỗ trợ lắp đặt, đảm bảo an toàn tối đa cho hệ thống của bạn. Chúng tôi luôn sẵn sàng cung cấp các giải pháp toàn diện, không chỉ là giá motor cạnh tranh mà còn là dịch vụ tư vấn chuyên nghiệp.

So sánh ưu nhược điểm các phương pháp đấu biến dòng 3 pha

Mỗi phương pháp đấu biến dòng 3 pha đều có những ưu và nhược điểm đặc trưng, phù hợp với những điều kiện vận hành và yêu cầu kỹ thuật riêng biệt. Việc hiểu rõ những điểm khác biệt này sẽ giúp các kỹ sư lựa chọn được giải pháp tối ưu, đảm bảo hệ thống hoạt động hiệu quả, an toàn và tiết kiệm chi phí.

Phân tích này cho thấy không có một phương pháp đấu nối “tốt nhất” cho mọi trường hợp. Thay vào đó, có phương pháp “phù hợp nhất” tùy thuộc vào đặc tính cụ thể của tải và nguồn điện. Ví dụ, một motor điện 3 pha dùng cho máy bơm nước tăng áp gia đình có thể hoạt động rất tốt với cách đấu sao, trong khi một động cơ điện công nghiệp cỡ lớn dùng cho máy nghiền đá chắc chắn sẽ cần đấu theo kiểu tam giác để đạt được công suất tối đa. Việc này đòi hỏi kỹ năng chuyên môn khi mua động cơ điện.

Những câu hỏi thường gặp về cách đấu biến dòng 3 pha?

Làm thế nào để phân biệt đấu sao và tam giác trên một động cơ điện cũ?

Bạn có thể nhận biết bằng cách mở hộp đấu dây của mô tơ điện. Nếu có một thanh kim loại nối chung ba cọc dây lại với nhau, đó là đấu sao. Nếu có ba thanh kim loại, mỗi thanh nối song song hai cọc dây, tạo thành ba cặp nối, đó là đấu tam giác. Đây là cách nhận biết trực quan phổ biến nhất.

Đấu sai cách (ví dụ motor 220V vào lưới 380V nhưng đấu tam giác) sẽ ra sao?

Đây là một sai lầm cực kỳ nghiêm trọng. Mỗi cuộn dây của động cơ điện, vốn chỉ được thiết kế để chịu điện áp 220V, sẽ phải chịu toàn bộ điện áp dây 380V. Dòng điện sẽ tăng vọt, gây quá nhiệt nghiêm trọng và cháy hỏng cuộn dây của motor điện chỉ trong vài giây. Maybomtangap.vn thường xuyên cảnh báo khách hàng về rủi ro này khi bán mô tơ điện.

Cách đấu biến dòng 3 pha như thế nào cho đúng kỹ thuật?

Để đấu biến dòng 3 pha đúng kỹ thuật, cần tuân thủ: đấu đúng thứ tự pha, đúng chiều dòng điện (P1 → P2), mạch thứ cấp (S1-S2) luôn phải được nối kín với thiết bị đo hoặc rơle, và sử dụng dây dẫn ngắn, chắc chắn, cách điện tốt. Sai sót có thể gây sai số đo hoặc nguy hiểm khi vận hành.

Có thể sử dụng biến dòng 1 pha cho hệ thống 3 pha không?

Tuyệt đối không. Biến dòng 1 pha chỉ đo dòng trên một pha đơn lẻ. Hệ thống 3 pha yêu cầu ba biến dòng 1 pha riêng biệt (mỗi biến cho một pha) hoặc một biến dòng 3 pha tích hợp để đảm bảo đo lường và bảo vệ chính xác trên cả ba pha, cung cấp dữ liệu toàn diện.

Biến dòng có cần cấp nguồn phụ không?

Không. Biến dòng (CT) là thiết bị thụ động, hoạt động dựa trên nguyên lý cảm ứng điện từ. Nó không cần nguồn điện phụ để hoạt động. Dòng điện thứ cấp tỷ lệ với dòng điện sơ cấp sẽ được tạo ra và cung cấp cho các thiết bị đo hoặc rơle nối vào, làm cho nó trở thành một giải pháp hiệu quả và đáng tin cậy.

Kết luận

Qua bài viết này, hy vọng bạn đã có cái nhìn sâu sắc và chi tiết về cách đấu biến dòng 3 pha, từ nguyên lý hoạt động cơ bản đến các bước thực hiện an toàn và chính xác cho hệ thống điện công nghiệp. Việc áp dụng đúng kỹ thuật không chỉ đảm bảo độ tin cậy trong đo lường mà còn nâng cao đáng kể tính an toàn và hiệu quả vận hành cho toàn bộ hệ thống động cơ điện. Nếu bạn có nhu cầu tìm hiểu thêm về các loại motor điện, mua motor, hoặc cần tư vấn về giá motor, đừng ngần ngại liên hệ với Maybomtangap.vn. Chúng tôi cam kết mang đến những giải pháp toàn diện và chuyên nghiệp, giúp tối ưu hóa hiệu suất hoạt động của hệ thống điện mà bạn đang quản lý.
