Sơ đồ điện: Hướng dẫn đọc, vẽ sơ đồ nguyên lý mạch điện

Sơ đồ điện là bản thiết kế cốt lõi, phiên bản đồ họa cho mọi hệ thống điện, từ mạch đơn giản đến phức tạp. Hiểu rõ sơ đồ điện là gì, cách đọc, và cách vẽ chúng không chỉ là kỹ năng cơ bản mà còn là yếu tố quyết định sự an toàn, hiệu quả trong thiết kế, lắp đặt, bảo trì mạch điện dân dụng và công nghiệp. Bản hướng dẫn này phân tích chi tiết về sơ đồ điện, đảm bảo mọi hoạt động kỹ thuật diễn ra suôn sẻ, chính xác, giảm thiểu lỗi mạch điện và tối ưu hóa hệ thống.

Các điểm chính cần nhớ về sơ đồ điện

• Sơ đồ điện là ngôn ngữ kỹ thuật cốt lõi, biểu diễn mạch điện bằng ký hiệu chuẩn quốc tế.
• Phân biệt sơ đồ nguyên lý (chức năng) và sơ đồ lắp đặt (vị trí vật lý) là cực kỳ quan trọng trong công việc thực tế.
• Nắm vững các ký hiệu cùng từng bước đọc, vẽ sơ đồ giúp tăng hiệu quả và độ chính xác.
• Đây là công cụ không thể thiếu trong thiết kế, lắp đặt, bảo trì, sửa chữa mọi hệ thống điện.
• Áp dụng sơ đồ đúng cách đảm bảo an toàn vận hành, tối ưu hiệu suất và kéo dài tuổi thọ thiết bị.

Tổng quan về sơ đồ điện

Sơ đồ điện, một thuật ngữ trung tâm trong ngành kỹ thuật, thực chất là một bản vẽ biểu diễn đồ họa của một mạch điện hoặc hệ thống điện. Nó sử dụng các ký hiệu điện tiêu chuẩn hóa để mô tả các thành phần cấu tạo và mối liên kết logic giữa chúng. Mục đích chính của sơ đồ điện là cung cấp cái nhìn tổng quan về cách thức hoạt động của mạch, hỗ trợ quá trình thiết kế, lắp đặt, bảo trì và sửa chữa trở nên có hệ thống, dễ dàng hơn rất nhiều. Thiếu sơ đồ, mọi công việc điện gần như trở thành mò mẫm, đầy rủi ro và kém hiệu quả.

Hệ thống sơ đồ điện có thể bao gồm nhiều loại khác nhau, nhưng hai loại phổ biến và được sử dụng rộng rãi nhất là sơ đồ nguyên lý và sơ đồ lắp đặt. Mỗi loại phục vụ một mục đích riêng biệt nhưng cùng hướng tới việc cung cấp thông tin toàn diện về hệ thống điện. Nắm vững cả hai là chìa khóa để trở thành một kỹ thuật viên chuyên nghiệp. Thực tế cho thấy, Maybomtangap.vn sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor, luôn coi trọng việc đọc hiểu và ứng dụng sơ đồ điện trong mọi dự án lớn nhỏ.

Sơ đồ mạch điện là gì?

Sơ đồ mạch điện, hay còn gọi là sơ đồ nguyên lý điện, là một loại sơ đồ điện được sử dụng để biểu diễn đồ họa cấu trúc chức năng của một mạch điện. Nó tập trung tuyệt đối vào mối liên kết điện thực tế giữa các linh kiện, sử dụng các ký hiệu tiêu chuẩn quốc tế để minh họa cho các thành phần như điện trở, tụ điện, cuộn cảm, nguồn điện và dây dẫn. Sơ đồ mạch điện giúp người dùng hiểu được nguyên lý hoạt động của mạch một cách rõ ràng, tuy nhiên, nó không nhất thiết phải thể hiện sự sắp xếp vật lý của các linh kiện trong sản phẩm hoàn thiện.

Nhiều người thường dùng thuật ngữ “sơ đồ nguyên lí mạch điện” để nhấn mạnh khía cạnh nguyên lý hoạt động thuần túy của dòng điện. Việc này giúp phân biệt rõ ràng giữa logic vận hành và bố trí thực tế của thiết bị điện. Một sơ đồ nguyên lý hiệu quả cho phép chúng ta dễ dàng chẩn đoán lỗi và tối ưu hóa hiệu suất năng lượng trước khi triển khai thực tế.

Sơ đồ lắp đặt là gì?

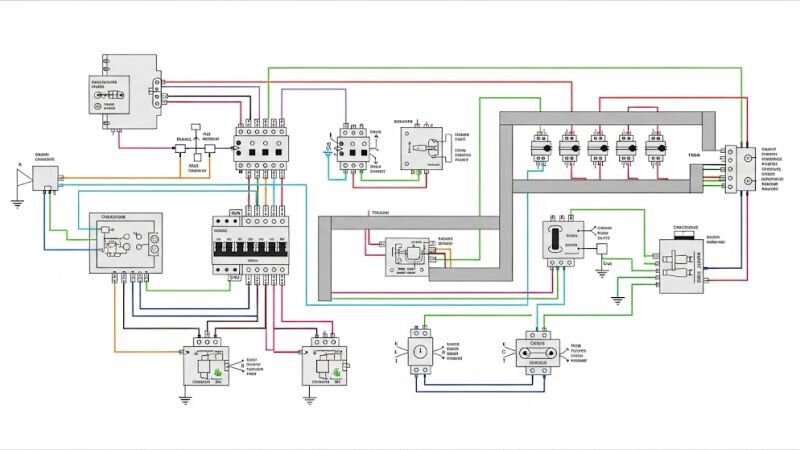

Sơ đồ lắp đặt là một loại sơ đồ điện dùng để thể hiện vị trí thực tế và cách bố trí các thiết bị, linh kiện của một mạch điện hoặc hệ thống điện trong không gian vật lý cụ thể. Thay vì chỉ tập trung vào mối liên kết điện như sơ đồ nguyên lý, sơ đồ lắp đặt cung cấp cái nhìn trực quan về vị trí cụ thể của từng phần tử, chẳng hạn như trên bảng điện, trong một tủ điện, hay trên tường của một ngôi nhà. Loại sơ đồ này cực kỳ quan trọng cho các kỹ sư điện khi thi công, đảm bảo các phần tử được đặt đúng vị trí, với khoảng cách an toàn, và tối ưu không gian.

Một sơ đồ lắp đặt chi tiết có thể tiết kiệm hàng giờ đồng hồ tìm kiếm lỗi, điều mà một sơ đồ nguyên lý không thể làm được. Nó còn giúp các kỹ thuật viên dễ dàng thực hiện quy trình lắp đặt, kiểm tra mạch điện và thực hiện các biện pháp an toàn điện cần thiết. Thực tế cho thấy, một sơ đồ lắp đặt rõ ràng là yếu tố then chốt để tránh sai sót trong đấu nối và đảm bảo an toàn lao động.

Phân biệt sơ đồ nguyên lý và sơ đồ lắp đặt

Đây là hai loại sơ đồ quan trọng nhưng thường gây nhầm lẫn cho những người mới tiếp cận ngành điện. Việc phân biệt sơ đồ nguyên lý và sơ đồ lắp đặt rõ ràng giúp bạn sử dụng đúng loại sơ đồ cho đúng mục đích công việc, tối ưu hóa hiệu quả và độ chính xác trong công tác kỹ thuật. Khi đọc sơ đồ điện, sự nhầm lẫn giữa hai loại này có thể dẫn đến việc lắp đặt sai hoặc chẩn đoán lỗi không chính xác, gây lãng phí thời gian và tiền bạc. Bảng dưới đây cung cấp cái nhìn tổng quan về sự khác biệt cơ bản giữa chúng, một công cụ không thể thiếu để học sơ đồ điện.

Các thành phần cơ bản trong sơ đồ điện

Một sơ đồ nguyên lí mạch điện được cấu thành từ nhiều ký hiệu quy ước, mỗi ký hiệu đại diện cho một phần tử cụ thể với chức năng riêng biệt. Hiểu rõ các ký hiệu này là điều kiện tiên quyết để đọc và vẽ sơ đồ điện hiệu quả, không chỉ giúp bạn giải mã bản vẽ mà còn hình dung được luồng năng lượng. Đây là nền tảng vững chắc để tiếp cận bất kỳ hệ thống điện nào. Việc thiếu sót một ký hiệu cơ bản có thể dẫn đến hiểu lầm nghiêm trọng về chức năng của mạch, đặc biệt khi làm việc với các hệ thống điện dân dụng hay công nghiệp phức tạp. Dưới đây là các thành phần phổ biến nhất bạn sẽ gặp, cùng với ký hiệu tương ứng, một bảng tham chiếu không thể thiếu cho mọi người làm việc với sơ đồ điện.

Cách đọc và phân tích sơ đồ nguyên lý mạch điện

Đọc hiểu sơ đồ điện là một kỹ năng quan trọng, đòi hỏi sự kiên nhẫn và tư duy logic, không kém phần quan trọng so với việc đọc một bản đồ đường đi phức tạp. Sau khi bạn đã nắm rõ sơ đồ mạch điện là gì và các ký hiệu cơ bản, hãy thực hiện theo các bước dưới đây để việc đọc trở nên dễ dàng và hiệu quả hơn, ngay cả với các sơ đồ phức tạp của động cơ điện công nghiệp hay hệ thống điện công nghiệp. Bỏ qua một bước có thể dẫn đến hiểu sai toàn bộ hệ thống và gây ra lỗi mạch điện nghiêm trọng.

• Xác định nguồn điện: Tìm ký hiệu nguồn điện để biết mạch sử dụng mạch điện 1 chiều (DC) hay mạch điện xoay chiều (AC), và điện áp định mức bao nhiêu. Đây là điểm khởi đầu của dòng điện và là yếu tố quan trọng nhất, giống như việc tìm điểm bắt đầu của một con sông. Nắm rõ điện áp và dòng điện là bước đầu tiên để đánh giá tính an toàn.
• Lần theo đường đi của dòng điện: Bắt đầu từ cực dương (+) của nguồn (đối với DC) hoặc một pha bất kỳ (đối với AC), đi theo các đường dây dẫn qua các linh kiện. Hãy tưởng tượng dòng điện như một dòng nước chảy trong ống, đi qua từng van và thiết bị; mỗi điểm rẽ hay linh kiện đều mang ý nghĩa riêng. Một kinh nghiệm của tôi là luôn dùng bút chì để lần theo đường dây, giúp tránh nhầm lẫn trong các mạch rối rắm.
• Nhận diện các thành phần: Dựa vào bảng ký hiệu sơ đồ điện chuẩn để xác định tên và chức năng của từng linh kiện trên đường đi của dòng điện. Ví dụ, khi gặp ký hiệu công tắc, bạn biết rằng tại đây có thể đóng/mở mạch, hoặc một motor điện sẽ là tải tiêu thụ chính. Điều này giúp bạn hiểu “ai” đang làm gì trong mạch và mối quan hệ của các thiết bị điện.
• Phân tích các nhánh mạch: Trong các mạch phức tạp, dòng điện có thể chia thành nhiều nhánh (mạch song song) hoặc đi nối tiếp qua nhiều linh kiện (mạch nối tiếp). Hãy phân tích từng nhánh một để hiểu rõ chức năng cụ thể của nó và cách nó tương tác với các nhánh khác. Đừng vội vàng bỏ qua các nhánh phụ, chúng thường chứa những chức năng bảo vệ hoặc điều khiển quan trọng.
• Hiểu chức năng tổng thể: Sau khi phân tích từng phần tử và mối liên hệ, hãy kết nối chúng lại để hiểu mục đích hoạt động của toàn bộ hệ thống điện. Ví dụ, mạch này dùng để điều khiển đèn sáng/tắt, hay để khởi động một mô tơ điện 3 pha cho máy bơm nước công nghiệp. Việc này giống như đọc một câu chuyện, bạn phải hiểu các chi tiết để nắm bắt được cốt truyện. Đây là bước quan trọng nhất để biết cách đọc sơ đồ mạch điện một cách tổng thể.

Cách vẽ sơ đồ nguyên lý mạch điện hiệu quả

Khi bạn đã hiểu nguyên lý hoạt động của một mạch, việc vẽ sơ đồ nguyên lý của mạch điện sẽ giúp bạn hệ thống hóa kiến thức và truyền đạt ý tưởng cho người khác một cách chính xác. Đây là kỹ năng cốt lõi cho mọi kỹ sư và kỹ thuật viên điện, là cầu nối giữa ý tưởng và hiện thực. Một sơ đồ điện được vẽ không đúng quy cách có thể dẫn đến hiểu lầm và sai sót nghiêm trọng trong quá trình thi công, thậm chí gây ra những nguy hiểm về an toàn điện. Dưới đây là cách vẽ sơ đồ nguyên lý mạch điện chuẩn, đảm bảo tính logic và dễ hiểu, một quy trình đã được các chuyên gia tại Maybomtangap.vn áp dụng vô số lần trong các dự án của mình, từ hệ thống điện dân dụng đến hệ thống điện công nghiệp.

Bước 1: Tìm hiểu nguyên lý hoạt động của mạch: Đây là bước quan trọng nhất, mang tính quyết định đến toàn bộ sơ đồ điện. Bạn phải hiểu rõ mạch điện cần vẽ có chức năng gì, gồm những phần tử nào, và chúng liên kết với nhau ra sao về mặt chức năng điện. Ví dụ, nếu mạch dùng để điều khiển một động cơ điện, bạn cần biết các điều kiện khởi động, dừng và bảo vệ. Một sơ đồ tốt bắt đầu từ một ý tưởng rõ ràng.

Bước 2: Liệt kê các phần tử: Ghi ra tất cả các thành phần có trong mạch như nguồn, công tắc, cầu chì, rơ le, contactor, aptomat, tải (đèn, động cơ điện công nghiệp, máy bơm nước…). Bước này giúp bạn không bỏ sót bất kỳ chi tiết nào, giống như việc lập danh sách mua sắm trước khi đi chợ. Việc mua motor phù hợp, hay chọn mua motor điện loại nào, cũng phụ thuộc vào danh sách này. Thiếu một thành phần có thể khiến toàn bộ sơ đồ trở nên vô giá trị.

Bước 3: Chọn ký hiệu quy ước: Sử dụng các ký hiệu tiêu chuẩn quốc tế (IEC, ANSI) cho từng phần tử đã liệt kê để đảm bảo tính nhất quán và dễ hiểu cho mọi người đọc sơ đồ. Việc này tránh nhầm lẫn và giúp trao đổi thông tin kỹ thuật hiệu quả, đặc biệt khi làm việc trong các dự án đa quốc gia. Một sơ đồ điện không thể hiểu được sẽ vô dụng. Sự chính xác trong ký hiệu là điều không thể thương lượng.

Bước 4: Bố trí các phần tử một cách logic: Sắp xếp các ký hiệu trên bản vẽ theo một trình tự hợp lý, thường là từ trái sang phải, từ trên xuống dưới, theo chiều của dòng điện. Nguồn điện thường được đặt ở bên trái hoặc phía trên, các tải điện như motor điện đặt ở phía cuối mạch. Nguyên tắc này giúp luồng thông tin dễ theo dõi, tạo nên một câu chuyện mạch lạc về dòng điện. Một bố cục lộn xộn sẽ gây khó khăn cho việc phân tích mạch sau này.

Bước 5: Vẽ đường dây kết nối: Dùng các đường thẳng để nối các phần tử lại với nhau theo đúng mối liên hệ điện đã phân tích ở bước 1. Các đường dây nên được vẽ thẳng, hạn chế cắt chéo nhau. Nếu phải cắt nhau mà không nối, hãy dùng ký hiệu quy ước (một đường cong nhỏ tại điểm giao) để chỉ ra chúng không nối với nhau. Điều này duy trì sự rõ ràng cho sơ đồ điện, tránh mọi sự mơ hồ. Sự rõ ràng trong kết nối là chìa khóa để tránh lỗi mạch.

Bước 6: Kiểm tra và hoàn thiện: Rà soát lại toàn bộ sơ đồ để đảm bảo không có sai sót về kết nối, ký hiệu, hoặc thiếu các thiết bị bảo vệ. Ghi chú thêm các thông số quan trọng nếu cần (giá trị điện trở, điện áp định mức, công suất mô tơ điện…). Việc kiểm tra kỹ lưỡng giúp tránh những sai lầm nghiêm trọng khi thực hiện lắp đặt thực tế, một bước cuối cùng nhưng không kém phần quan trọng. Ngay cả một lỗi nhỏ cũng có thể dẫn đến hậu quả lớn, ảnh hưởng đến an toàn điện và hiệu suất của toàn bộ thiết bị điện.

Hiện nay, có nhiều phần mềm hỗ trợ cách vẽ sơ đồ nguyên lý mạch điện chuyên nghiệp như AutoCAD Electrical, KiCAD, Fritzing giúp công việc trở nên nhanh chóng và chính xác hơn, đồng thời cho phép mô phỏng hoạt động của mạch. Những công cụ này đã cách mạng hóa cách chúng ta tạo ra sơ đồ điện, giảm thiểu sai sót đáng kể. Chúng còn cung cấp thư viện ký hiệu phong phú, đẩy nhanh quá trình thiết kế, đảm bảo tiêu chuẩn kỹ thuật. Đây là cách vẽ sơ đồ mạch điện tối ưu nhất trong thời đại số.

Ví dụ minh họa sơ đồ nguyên lý mạch điện

Để củng cố kiến thức về cách vẽ sơ đồ nguyên lý của mạch điện và hiểu ứng dụng của nó, việc xem xét các ví dụ cụ thể là rất hữu ích. Từ những mạch đơn giản trong gia đình đến phức tạp hơn trong công nghiệp, nguyên tắc cơ bản vẫn nhất quán, chỉ là số lượng và sự tương tác của các thành phần tăng lên. Hiểu rõ các ví dụ này sẽ giúp bạn dễ dàng đọc sơ đồ điện trong mọi tình huống. Chúng ta sẽ bắt đầu từ những ví dụ quen thuộc nhất, áp dụng cho cả hệ thống điện dân dụng và công nghiệp.

Sơ đồ mạch điện đơn giản trong gia đình

Một ví dụ kinh điển về sơ đồ điện dân dụng là mạch điện gồm 1 cầu chì, 1 công tắc điều khiển 1 bóng đèn. Sơ đồ nguyên lý của nó rất đơn giản: Nguồn điện xoay chiều 220V nối tiếp với cầu chì, sau đó đến công tắc, rồi đến bóng đèn và cuối cùng quay về dây trung tính của nguồn. Sơ đồ này cho thấy rõ khi công tắc đóng, mạch kín và đèn sáng; khi công tắc mở, mạch hở và đèn tắt. Đây là nền tảng để hiểu các mạch điện phức tạp hơn, một bài học vỡ lòng cho bất kỳ ai muốn tìm hiểu về điện. Mặc dù đơn giản, nó minh họa đầy đủ nguyên tắc cơ bản của một mạch điện.

Sơ đồ nguyên lý mạch khởi động động cơ điện 3 pha

Trong công nghiệp, sơ đồ điện phức tạp hơn nhiều do yêu cầu điều khiển và bảo vệ chặt chẽ, bởi lẽ một sai sót có thể gây thiệt hại lớn. Ví dụ, sơ đồ khởi động trực tiếp một động cơ điện 3 pha sẽ bao gồm hai phần chính, mỗi phần có vai trò riêng biệt nhưng bổ trợ lẫn nhau:

• Mạch động lực: Gồm Aptomat (CB) tổng để bảo vệ ngắn mạch và quá tải, Contactor (khởi động từ) để đóng cắt động cơ điện, Rơ le nhiệt (bảo vệ quá tải) và động cơ điện (motor điện) là tải chính. Các thành phần này đảm bảo cấp điện an toàn và hiệu quả cho mô tơ điện, đồng thời bảo vệ nó khỏi các sự cố điện. Nếu bạn cần mua động cơ điện, đặc biệt là motor điện công nghiệp, việc hiểu sơ đồ này là cực kỳ quan trọng để chọn đúng thiết bị bảo vệ.
• Mạch điều khiển: Gồm nguồn điều khiển, nút nhấn ON (thường mở) để khởi động, nút nhấn OFF (thường đóng) để dừng, cuộn hút của contactor duy trì trạng thái, và tiếp điểm của rơ le nhiệt để ngắt mạch khi quá tải. Sự phối hợp của chúng giúp vận hành động cơ một cách an toàn và tự động. Khi xử lý một motor điện pha 220v hoặc bất kỳ loại motor điện nào, mạch điều khiển này chính là “bộ não” điều hành. Nó còn có thể tích hợp cảm biến và PLC để nâng cấp hệ thống điều khiển tự động.

Việc đọc hiểu sơ đồ này giúp kỹ thuật viên biết cách đấu nối tủ điện và chẩn đoán sự cố khi động cơ không hoạt động, ví dụ như khi một motor điện 220V gặp vấn đề. Kỹ năng này giảm thiểu thời gian ngừng máy và chi phí sửa chữa đáng kể. Tại Maybomtangap.vn, đội ngũ của chúng tôi thường xuyên áp dụng kiến thức này để khắc phục sự cố máy bơm nước 1 pha hoặc máy bơm nước 3 pha, đảm bảo chúng luôn hoạt động hiệu quả. Đây là một phần không thể thiếu trong bảo trì điện.

Ứng dụng thực tế của sơ đồ điện trong công nghiệp và dân dụng

Sơ đồ điện là nền tảng của mọi hệ thống điện, từ việc lắp đặt một chiếc motor điện 220V cho cửa cuốn đến thiết kế hệ thống tủ điện phức tạp cho nhà xưởng. Sự hiện diện của nó trong mọi khía cạnh kỹ thuật điện là không thể phủ nhận, chúng ta không thể tưởng tượng một thế giới không có chúng. Nó là bản kế hoạch chi tiết, là xương sống của mọi công trình điện. Bất kỳ sự bỏ qua nào cũng có thể dẫn đến rủi ro không đáng có, từ những lỗi nhỏ đến tai nạn nghiêm trọng.

• Thiết kế và lắp đặt: Dựa vào sơ đồ nguyên lý để tính toán, lựa chọn thiết bị phù hợp với yêu cầu vận hành. Ví dụ, khi thiết kế hệ thống băng tải, kỹ sư sẽ dựa vào sơ đồ để chọn loại động cơ điện phù hợp, tính toán công suất tải và chọn các thiết bị bảo vệ (aptomat, rơ le) có thông số kỹ thuật chính xác. Việc mua động cơ điện đúng loại và công suất là cực kỳ quan trọng, tránh lãng phí hoặc thiếu hụt năng lượng. Maybomtangap.vn luôn tư vấn cho khách hàng sơ đồ điện chi tiết trước khi quyết định mua motor điện để đảm bảo quy trình lắp đặt tuân thủ tiêu chuẩn kỹ thuật.
• Bảo trì và sửa chữa: Khi một chiếc máy bơm nước sử dụng mô tơ điện bị hỏng, người thợ sẽ cần sơ đồ điện để khoanh vùng sự cố, kiểm tra các linh kiện (như cuộn dây motor, tụ điện, biến áp) và sửa chữa nhanh chóng, thay vì mò mẫm dò dẫm. Điều này đặc biệt hữu ích khi cần tìm mua mô tơ điện thay thế hoặc động cơ điện nhập khẩu có thông số đặc biệt, hay tìm một motor điện tốt nhất. Tại Maybomtangap.vn, chúng tôi thường xuyên áp dụng phương pháp này để hỗ trợ khách hàng và tối ưu hóa thời gian sửa chữa cho các loại máy bơm nước ly tâm hoặc máy bơm chìm, từ đó chẩn đoán lỗi hiệu quả.
• Vận hành an toàn: Hiểu sơ đồ điện giúp người vận hành biết rõ các bước khởi động, dừng máy an toàn, cũng như các điểm cần lưu ý để tránh sự cố. Việc này đặc biệt quan trọng với các động cơ điện công nghiệp có công suất lớn, nơi mà sai sót nhỏ có thể dẫn đến tai nạn nghiêm trọng hoặc hư hỏng thiết bị đắt tiền. Sơ đồ điện chính là cẩm nang an toàn sống còn. Không thể vận hành một hệ thống phức tạp mà không có sự hiểu biết về sơ đồ của nó. Nó giúp đảm bảo an toàn điện tối đa.
• Nâng cấp và tối ưu hóa hệ thống: Khi muốn nâng cấp hệ thống điện để cải thiện hiệu suất năng lượng hoặc tích hợp các chức năng tự động hóa như biến tần, PLC, sơ đồ điện hiện có là điểm khởi đầu thiết yếu. Nó giúp kỹ sư dễ dàng thêm bớt thiết bị điều khiển, thiết bị bảo vệ mới mà không ảnh hưởng đến toàn bộ cấu trúc. Điều này giúp tối ưu hóa hệ thống một cách hiệu quả và tiết kiệm chi phí.

Case Study: Tối ưu hóa hệ thống bơm công nghiệp bằng sơ đồ điện tại Maybomtangap.vn

Maybomtangap.vn từng tiếp nhận một dự án nâng cấp hệ thống máy bơm nước cho một nhà máy sản xuất thực phẩm. Hệ thống cũ gồm nhiều máy bơm nước đẩy cao và máy bơm nước ly tâm hoạt động độc lập, gây lãng phí năng lượng và khó khăn trong việc điều khiển đồng bộ. Các chuyên gia nhận thấy rằng việc thiếu một sơ đồ điện tổng thể rõ ràng là nguyên nhân chính gây ra các vấn đề này, làm việc sửa chữa và bảo trì trở nên vô cùng phức tạp, tốn kém. Đây là một vấn đề phổ biến mà nhiều doanh nghiệp gặp phải khi hệ thống điện không được quy hoạch bài bản, dẫn đến việc khó khăn trong việc đấu nối và quản lý.

Đội ngũ kỹ thuật viên của Maybomtangap.vn đã tiến hành khảo sát chi tiết, sau đó xây dựng lại toàn bộ sơ đồ nguyên lý mạch điện và sơ đồ lắp đặt cho hệ thống bơm. Sơ đồ mới không chỉ thể hiện các máy bơm (bao gồm cả máy bơm nước 1 pha và máy bơm nước 3 pha) mà còn tích hợp các thiết bị điều khiển thông minh, cảm biến áp suất, và rơ le bảo vệ quá tải. Chúng tôi đặc biệt chú trọng đến việc tối ưu hóa đường dây, sử dụng cáp điện phù hợp, giảm thiểu sụt áp và đảm bảo khả năng mở rộng trong tương lai. Mỗi chi tiết nhỏ đều được xem xét kỹ lưỡng để đảm bảo hiệu suất tối đa và tuân thủ tiêu chuẩn kỹ thuật.

Kết quả mang lại rất ấn tượng. Với sơ đồ điện chi tiết, việc lắp đặt các mô tơ điện và hệ thống điều khiển mới diễn ra nhanh chóng, chính xác. Hệ thống vận hành ổn định hơn, tiết kiệm đến 20% điện năng do các máy bơm hoạt động hiệu quả và được điều khiển tối ưu nhờ biến tần. Hơn nữa, việc bảo trì và chẩn đoán sự cố đã trở nên đơn giản hơn rất nhiều. Các kỹ thuật viên có thể dễ dàng xác định vị trí lỗi trên sơ đồ điện, từ đó giảm thời gian ngừng máy và chi phí sửa chữa. Khách hàng đã rất hài lòng, và đây là một minh chứng rõ ràng cho giá trị không thể thay thế của việc có một sơ đồ điện chuẩn xác. Việc này còn giúp nâng cấp hệ thống một cách bền vững.

Tại Maybomtangap.vn, chúng tôi không chỉ bán motor điện, bán động cơ điện mà còn tư vấn cho khách hàng giải pháp tối ưu dựa trên các sơ đồ thiết kế chi tiết. Cho dù bạn cần mua motor cho ứng dụng dân dụng (như motor điện 220v, mô tơ điện 220v) hay một động cơ điện nhập khẩu cho dây chuyền công nghiệp, việc có một sơ đồ rõ ràng sẽ giúp bạn chọn được sản phẩm ưng ý. Chúng tôi cung cấp đa dạng các loại mô tơ điện, động cơ điện công nghiệp với mức giá motor cạnh tranh, đảm bảo là motor điện tốt nhất cho nhu cầu của bạn, hỗ trợ từ tư vấn kỹ thuật đến cung cấp sản phẩm và dịch vụ bán mô tơ điện uy tín. Đừng bỏ lỡ cơ hội mua motor điện chất lượng, hay tìm kiếm động cơ điện giá rẻ phù hợp với nhu cầu của bạn, tất cả đều được hỗ trợ bởi sơ đồ điện chính xác.

Các câu hỏi thường gặp (FAQs) về sơ đồ điện

Sơ đồ điện dân dụng khác gì sơ đồ điện công nghiệp?

Sơ đồ điện dân dụng đơn giản hơn, dùng cho nhà ở hoặc văn phòng, thường điều khiển tải nhỏ. Ngược lại, sơ đồ điện công nghiệp phức tạp hơn, yêu cầu điều khiển tải lớn, sử dụng thiết bị chuyên dụng và tính an toàn cao hơn rất nhiều.

Làm sao để đọc sơ đồ điện nhanh?

Cần nắm vững các ký hiệu quy ước quốc tế và thực hành thường xuyên. Sau đó, hãy lần theo đường đi của dòng điện từ nguồn qua các linh kiện theo trình tự logic để hiểu chức năng và nguyên lý hoạt động của mạch một cách hiệu quả.

Có phần mềm nào để vẽ sơ đồ điện không?

Có, rất nhiều phần mềm chuyên nghiệp như AutoCAD Electrical, KiCAD, Proteus, Fritzing giúp vẽ sơ đồ điện chính xác, nhanh chóng và dễ dàng. Các phần mềm này thường có thư viện ký hiệu phong phú và chức năng mô phỏng rất hữu ích.

Các lỗi thường gặp khi vẽ sơ đồ điện là gì?

Các lỗi phổ biến bao gồm dùng sai ký hiệu, kết nối sai giữa các linh kiện, thiếu các thiết bị bảo vệ cần thiết, hoặc vẽ sơ đồ không logic, gây khó đọc và khó hiểu. Việc kiểm tra kỹ lưỡng sau khi vẽ là rất quan trọng để tránh sai sót và đảm bảo an toàn điện.

Sơ đồ điện có áp dụng cho hệ thống điều khiển tự động không?

Có. Sơ đồ điện là nền tảng để thiết kế hệ thống điều khiển tự động, bao gồm các thiết bị như rơ le, PLC (bộ điều khiển logic khả trình), biến tần (inverter), cảm biến. Chúng giúp biểu diễn mối quan hệ điều khiển phức tạp một cách trực quan.

Kết luận

Sơ đồ điện là công cụ không thể thiếu trong thiết kế, thi công và vận hành mọi hệ thống điện. Việc hiểu rõ sơ đồ điện không chỉ giúp người dùng dễ dàng lắp đặt, bảo trì mà còn đảm bảo an toàn và hiệu quả cho toàn bộ hệ thống. Dù là trong dân dụng hay công nghiệp, nắm vững cách đọc và các bước vẽ sơ đồ lắp đặt mạch điện sẽ giúp bạn tiết kiệm thời gian, hạn chế rủi ro và nâng cao độ chính xác khi xử lý sự cố. Kỹ năng này là nền tảng vững chắc cho bất kỳ ai làm việc trong ngành điện.
